Fabrication d’un support pour microscope électronique

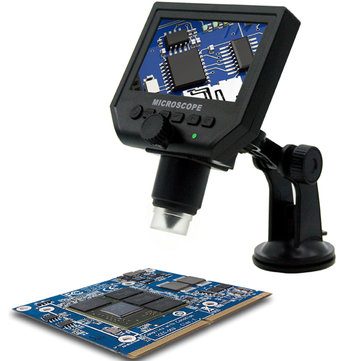

Le support d’origine n’est pas pratique, il offre peut de mouvement et surtout de hauteur !

Pour une utilisation plus facile, j’ai décidé de ma fabriquer un support entièrement fait en aluminium de récupération !

J’ai usiné le tout au tour !


Voici les morceaux de récupération, le petit disque perforé n’a pas été utilisé, j’en ai fabriqué un nouveau !




J’ai découpé dans une barre d’aluminium de 35mm, un morceau de 45mm de longueur.

J’ai nettoyé les deux extrémités pour avoir une surface plane !


Puis j’ai nettoyé le cylindre sur sa longueur.


J’ai marqué le centre avec un mèche à centré pour permettre le percement du cylindre à 14mm.


14mm c’est trop juste, il faut élargir d’un poile le trou central pour que la tige puisse coulisser librement.


Même opération de nettoyage des extrémités sur l’axe central de 14mm de diamètre et 340mm de long.

J’ai par la suite taraudé en M14x1.25 sur 2cm pour le viser par la suite sur la base circulaire.


Comme pour les deux autres pièces, nettoyage des surfaces, centrage, percement (12mm) et taraudage en M14x1.25

Le disque fait 110mm/30mm



J’ai créé un plat qui va permettre de fixer un disque en plexi pour la ventouse du microscope.


A quoi va ressembler le support.


J’ai percé au centre à 5mm pour tarauder en M6 pour la vis papillon de maintient


Pour que la ventouse tienne, j’ai fais un disque de 90mm dans du plexi de 10mm qui sera fixer sur le cylindre mobile.

Ce disque ne comporte pas de trou central, c’est important pour l’étanchéité de la ventouse.

Dans le plexi, j’ai percer à 7mm/5mm pour noyer les têtes de vis.

Taraudage du cylindre mobile en M4, fixation du disque de ventouse.


Résultat final, le support est assez lourd et ne bascule pas ! Facilement réglable dans cette configuration !
